Кухонные ножи: твёрдость стали, углы заточки и правка

На витрине два ножа. У одного на клинке выбито «58 HRC», у второго — «60 HRC», и разница в цене двукратная. Проверить это число покупатель не может, но, в отличие от большинства маркетинговых обещаний, у него есть точное измеримое содержание: глубина ямки, продавленной алмазным конусом. Стоит разобраться, что это за ямка и насколько уверенно её удаётся измерить.

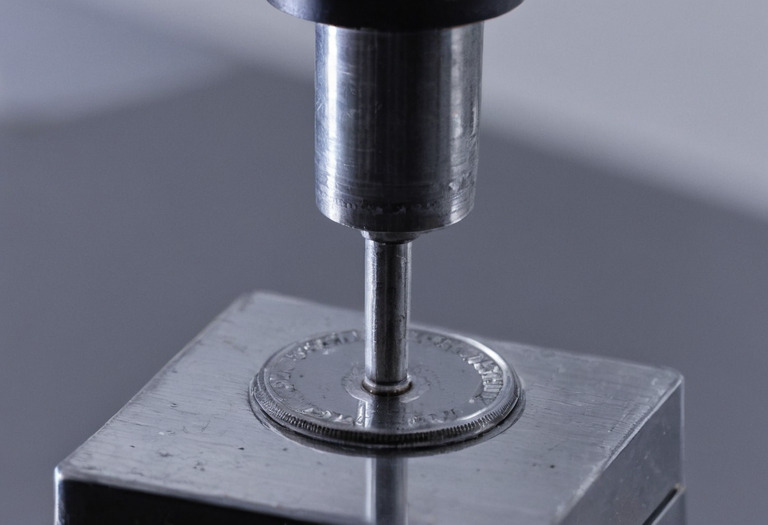

Единица твёрдости — это два микрометра

Метод описан в ГОСТ 9013-59 (ИСО 6508-86), действующем межгосударственном стандарте. Формулировка сути там предельно техническая: «Сущность метода заключается во внедрении в поверхность образца (или изделия) алмазного конусного (шкалы А, С, D) или стального сферического наконечника (шкалы В, Е, F, G, H, К) под действием последовательно прилагаемых усилий предварительного и основного усилий и в определении глубины внедрения наконечника после снятия основного усилия».

Ключевое слово — «глубины». Роквелл не измеряет ни прочность, ни стойкость кромки, ни способность резать. Он измеряет, насколько глубоко в металл продавился конус, когда с него сняли основную нагрузку. Шкала C — это конкретная комбинация наконечника и усилий, и она же самая ходовая для ножевых сталей.

Наконечник шкалы C

Алмазный конус с углом при вершине 120° и радиусом скругления острия 0,2 мм

Усилия

Предварительное 98,07 Н (10 кгс), полное 1471 Н (150 кгс)

Пересчёт в число

HRC = 100 − h/0,002 мм: одна единица твёрдости равна двум микрометрам глубины

Точность глубиномера

И ASTM, и ISO требуют не хуже 0,5 единицы Роквелла

Температура

ГОСТ 9013-59 — измерение при 20 °C; ISO при контролируемых условиях требует (23 ± 5) °C

Подготовка образца

Толщина не менее чем в 10 раз больше глубины внедрения; шероховатость не более 2,5 мкм по ГОСТ 2789

Геометрия наконечника, усилия и формула приведены по руководству NIST «Rockwell Hardness Measurement of Metallic Materials» (NIST Special Publication 960-5) — это методическое пособие американского института стандартов, а не пересказ.

Почему 58 и 59 — это одно и то же число

Дальше начинается самое интересное. То же руководство NIST описывает, какой разброс метод считает нормальным. Повторяемость твердомера проверяют серией измерений по эталонному блоку и смотрят на разницу между максимумом и минимумом.

«Допустимые границы этой меры повторяемости составляют от 1,0 до 2,0 единиц Роквелла по ASTM и от 1,2 до 6,6 единиц по ISO — в зависимости от шкалы и уровня твёрдости». NIST SP 960-5, раздел о повторяемости твердомера.

К этому добавляется сам алмаз. По ASTM индентор вправе отклоняться от значения эталонного блока на 0,5–1,0 единицы, по ISO — на 0,8 единицы от эталонного индентора. И отдельный сюжет: NIST показывает, что вариация ±0,5 единицы «легко достигается для некоторых уровней твёрдости простой настройкой усилий в пределах допуска». То есть исправный, поверенный, полностью законный твердомер способен выдать на одном и том же клинке 58,0 и 59,0.

Практический вывод простой. Сравнивать «58 против 59» бессмысленно — это шум метода. Осмысленны разрывы: 56 против 61 — это уже разные стали, разная термообработка и разные сценарии эксплуатации. Всё, что между, — вопрос того, чей твердомер, кто оператор и когда его последний раз чистили.

Что в стали делает работу

Марка стали — это в первую очередь состав. Ниже — паспортные данные, взятые из стандартов и из документации производителей стали, а не из ножевых форумов.

Читается это так. Углерод — источник самой твёрдости: он даёт мартенсит и связывается в карбиды. Без углерода нержавейка остаётся мягкой независимо от количества хрома. Хром работает на два фронта сразу, и фронты эти конкурируют: растворённый в матрице хром создаёт пассивную плёнку и держит коррозионную стойкость, а связанный в карбиды хром твёрдость даёт, но из плёнки уходит. Отсюда 14C28N с азотом: азот удерживает хром в растворе, и Alleima прямо позиционирует эту марку как компромисс «стойкость кромки плюс коррозионная стойкость».

Ванадий — про износостойкость: его карбиды исключительно твёрдые и мелкие, поэтому он одновременно измельчает структуру и удерживает микрогеометрию кромки под нагрузкой. Takefu описывает роль элементов в VG10 так: хром, молибден и кобальт «упрочняют матрицу», ванадий «измельчает структуру», а вместе они «дают большое количество твёрдых карбидов». Обратная сторона — такую сталь тяжелее точить: карбиды сопротивляются абразиву не хуже, чем продуктам.

Про европейскую классику стоит сказать отдельно и честно. X50CrMoV15 — самая распространённая маркировка на немецких кухонных ножах; F. Dick указывает её в описании нескольких своих серий и тут же называет твёрдость клинка 56 HRC. Точные допуски по составу задаёт EN 10088, стандарт платный, и производители ножей их не публикуют. Логика маркировки, впрочем, читается по соседним паспортам: у Böhler N685 обозначение X90CrMoV18 при паспортных 0,90 % углерода и 17,5 % хрома, у N695 — X105CrMo17 при 0,95–1,20 % и 16–18 %. По той же схеме X50CrMoV15 — это около полупроцента углерода и около 15 % хрома: вдвое мягче японских марок и заметно устойчивее к сколам.

С AUS-8 ситуация похожая. Aichi Steel относит AUS-6M, AUS-8 и AUS-10 к 13-процентной хромистой группе, где «содержание углерода дополнительно увеличено, а добавки ванадия и молибдена улучшают твёрдость, износостойкость и сопротивление отпуску». Числового состава компания не публикует, и восстанавливать его по чужим таблицам смысла нет.

Порошок и то, чего о нём не говорят

Порошковая металлургия решает конкретную задачу: обычный слиток при кристаллизации даёт ликвацию — крупные карбиды собираются полосами. Takefu описывает альтернативу так: расплав распыляют, быстро затвердевший порошок прессуют, спекают, куют и прокатывают; сегрегации нет, структура однородная и мелкая, а главное — «метод позволяет вводить такое количество легирующих элементов, какое при обычной выплавке невозможно». M390 с 4 % ванадия и 20 % хрома — как раз про это.

Показателен и другой сюжет: своей порошковой Super Gold 2 та же Takefu заявляет твёрдость «HRC62 и выше», а в графе химического состава пишет non-disclosure — состав не раскрывается. Даже у производителя стали публичное число ровно одно, и это твёрдость.

Угол: на сторону или полный

Здесь путаница системная, и разводить её надо явно. Российский стандарт на хозяйственные ножи, ГОСТ Р 51015-97, формулирует требование так: «Лезвия клинков должны быть остро заточены. Заточка может быть односторонней и двусторонней. Угол заточки должен быть от 30 до 50°». Это полный угол — суммарный раствор клина. Проверяют его, кстати, красиво: по 6.2 «проверку угла заострения клинков производят путём измерения оттиска угла на свинце на инструментальном микроскопе».

Производители ножей почти всегда говорят про угол на сторону — то есть про наклон одной фаски к плоскости камня. Число выходит вдвое меньше, и именно на этом ломаются сравнения.

Пока не сказано, «на сторону» или «полный», число бесполезно. Заявленные «15 градусов» — это либо очень тонкая японская кромка, либо совершенно обычная европейская, в зависимости от того, что имел в виду автор фразы.

Разница традиций из таблицы видна невооружённым глазом: у одного и того же немецкого производителя европейский клинок идёт на 14° на сторону, а азиатский — на 10°. Тонкий угол лучше режет и хуже терпит кость и мороженое мясо: чем меньше металла в клине, тем меньше ему на что опереться. Отсюда и практическое правило — если из морозильника при −18 °C достали кусок и режут его тем же ножом, что и помидоры, выкрашивание кромки вопрос нескольких раз.

Держать угол без транспортира помогает приём от Tojiro: они рекомендуют угол 10–15° к плоскости камня и уточняют ориентир — зазор между камнем и обухом клинка порядка 7–10 мм. Обух виден, зазор оценивается глазом, угол при этом воспроизводится от прохода к проходу.

Мусат ничего не точит

Это второе место, где расходятся слова и физика. Правка и заточка — принципиально разные операции. Wüsthof формулирует различие в одном абзаце: правка «выравнивает микроскопические зубцы на кромке клинка», а заточка «снимает с клинка немного стали, создавая новую кромку». Victorinox говорит то же самое другими словами: при правке металл не снимается или снимается совсем немного, кромка просто возвращается на место после того, как её отогнуло в работе.

Отсюда режим: Victorinox советует править перед готовкой или после неё, а точить — раз или два в год. F. Dick добавляет условие, о котором обычно не думают: «мусат всегда должен быть твёрже ножа, который им правят». Мусат на 56-градусный европейский клинок и на 61-градусный ламинат — два разных инструмента.

Насечка у мусатов тоже разная, и разница не косметическая. F. Dick классифицирует свою линейку по съёму материала:

• полированный — съёма нет вообще, только выправление и полировка кромки;
• тонкая насечка — малый съём, преимущественно выправление;
• стандартная и грубая насечка — высокий съём;
• керамика — «особенно подходит для твёрдых ножей, очень твёрдый, но хрупкий материал»;
• алмаз и титановое покрытие — «очень высокий съём материала».

То есть алмазный «мусат» — не мусат в исходном смысле, а абразивный стержень: он не выправляет, а точит, и ежедневное его применение съедает клинок. Керамический ближе к правке, но хрупок — уронить его на плитку значит потерять.

Техника у F. Dick описана с важной оговоркой: стороны надо чередовать по одному движению. Если сделать несколько проходов подряд по одной стороне, «образуется загнутый в другую сторону заусенец, который останется после последнего движения». И к концу серии давление нужно снижать — чтобы заусенец истончался, а не нарастал.

Камни: 360 → 1000 → 3000

Зернистость — это про то, сколько металла камень снимает за проход и какой профиль оставляет. F. Dick публикует назначение своих зернистостей прямым текстом: 360 — «для выравнивания неровностей и предварительной обдирки», 1000 — «для перезаточки и правки», 3000 — «для тонкой обработки и тонкой правки», 5000 — «для тонкой правки и полировки». Kai описывает ту же логику в японской традиции: грубый, средний и финишный камень, причём с грубого начинают только при сколах на кромке.

Порядок работы получается такой:

1. Оценить кромку. Сколов нет — начинать с 1000, стартовать с 360 незачем: обдирочный камень срезает клинок быстрее, чем годы готовки.
2. Держать угол постоянным весь проход; ориентир по зазору у обуха работает лучше любого счёта движений.
3. Работать до заусенца по всей длине кромки — это единственный надёжный признак, что фаска выведена до самого острия.
4. Перейти на 3000 и снять заусенец, чередуя стороны и снижая давление.
5. При желании довести на коже с полировальной пастой — это уже не съём металла, а выравнивание и полировка, ровно как у полированного мусата.

Отдельный пункт, который пропускают почти все. Kai предупреждает: камень после заточки одного ножа обязательно продавливается посередине, и его нужно каждый раз выравнивать специальным твёрдым камнем-правочником. На вогнутом камне вместо плоской фаски получается «круглое лезвие» — кромка заваливается, и заточка перестаёт держаться. Выравнивать камень об асфальт или бетон Kai запрещает: это портит поверхность.

Что убивает кромку быстрее, чем работа

Тупление от резания — процесс медленный и честный. Всё остальное быстрее.

Доска. Victorinox формулирует требование коротко: избегать твёрдых поверхностей из натурального и искусственного камня, они тупят клинок; брать дерево или пластик. Каменная и стеклянная поверхность твёрже стали, и на контакте проигрывает кромка, а не доска — то же самое, кстати, относится и к попыткам резать прямо на кварцевом агломерате или нержавеющей столешнице. Kai уточняет и внутри дерева: у древесины годовые слои разной твёрдости, и чем больше контраст между плотным поздним и рыхлым ранним слоем, тем сильнее страдает кромка; радиальный распил с частыми твёрдыми слоями жёстче для ножа, чем тангенциальный. И совсем простое: сгребать нарезанное с доски нужно обухом, а не лезвием.

Боковая нагрузка. Клинок рассчитан на работу вдоль плоскости. Отжать им застрявшую кость, поддеть крышку, провернуть в разрезе — это изгибающий момент на тонком клине. ГОСТ Р 51015-97 проверяет упругость так: конец клинка длиной 125 мм отгибают на 25 мм, и после испытания остаточной деформации быть не должно. Обратите внимание — упругой деформации, а не пластической: там, где кромка ушла в пластику, обратно она сама не вернётся.

Посудомоечная машина. Здесь стоит быть точным, потому что запрет обычно преувеличивают. Victorinox разрешает машинную мойку своим бытовым ножам с синтетическими ручками — и тут же рекомендует мыть руками все крупные, потому что «этот процесс мягче для клинка»; ножи с деревянными ручками в машину не идут вообще. Механизмов они называют три: контакт клинка с другими металлическими предметами в корзине, агрессивное или передозированное средство, оставляющее пятна на стали, и конденсат — горячий пар после цикла вызывает пятна и коррозию, поэтому дверцу советуют приоткрывать сразу. Накладывается это на температуру и щёлочность цикла, который длится часами. F. Dick для своих мусатов формулирует химическое ограничение прямо: никаких кислотных средств, только мягкое щелочное и без хлора — та же логика, что в разборе кислотных и щелочных составов, потому что хлориды пробивают пассивную плёнку точечно.

Из того же ряда — жироудалители и средства для духовок с высоким pH: их место в чистке эмали и нагара, а не в раковине с ножами. И ещё одно наблюдение Kai, которое многих удивляет: нержавеющая сталь ржавеет, просто медленно, — соль, влага и кислоты из продуктов окисляют её, поэтому нож и доску моют сразу после готовки, а не после ужина.

Хранение навалом. Ящик, где клинок бьётся о соседний металл, портит кромку не хуже посудомойки. Магнитная планка или блок решают вопрос — принцип тот же, что и в расчёте полок и нагрузки. Углеродистым клинкам — а именно такие, по таблице 2 ГОСТ Р 51015-97, полагается делать из сталей У8А и У10А по ГОСТ 1435 — вдобавок нужен тонкий слой нейтрального пищевого масла из того же шкафа, где стоят крупы и специи.

Режим обслуживания из всего этого выходит скромный: правка перед готовкой, заточка на камне раз-два в месяц при ежедневной работе (именно такой интервал советует Tojiro), ручная мойка и вытирание насухо. Два пункта в недельном графике по зонам и минута в день. Обдирка на 360 грит, к которой приходится возвращаться, когда режим заброшен, съедает за один раз столько металла, сколько годы аккуратной правки.

Проверить результат проще всего способом из ГОСТ Р 51015-97, п. 6.6: пять раз срезать сырую ветку мягкой породы диаметром до 10 мм. После испытания «на лезвии не должно быть следов притупления и выкрашивания; срез на древесине должен быть ровным». Это честнее бумажного теста — бумагу возьмёт и просто тонкая кромка, а сырая древесина показывает, держится ли она под нагрузкой. Логика ровно та же, что при выборе чугуна, нержавейки или антипригара: вопрос не в том, что лучше вообще, а в том, что переживёт вашу кухню.
